to generate route file:
InProtel:
1)use export ??.dxf R11,R12
export as primitive
export with sqaure end.
InCamtastic2000:
2)Import ??.dxf
set origin refference point to match the protel position.3) Export route layer again as ??out.dxf
set output control 0 width
In Art camPro9:
4)create File new size x17 y12 in (ประมาณ CNC table xy size)change work unit to mm
5)import vector data from 3, select source file unit.
then follow instruction in ArtCam
similate result if it's OK,
save output Gcode file in format ??out.tap(InchUnit)
InMach3
open file from 5. Go on to finsh job.

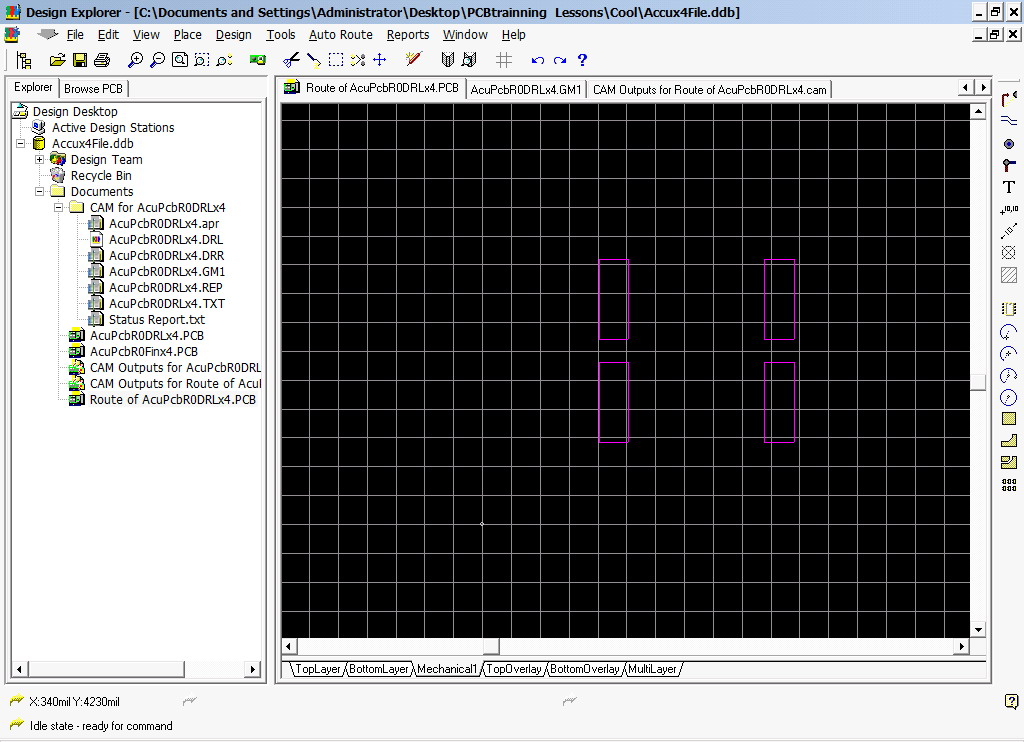

PROTEL JOB
First edit work file. in Protel.
export to DXF format
Camtastic 2000 Job
Edit in Camtastic 2000, if ok export in dxf format again.
Artcam Job
Import saved vector dxf file ,edit.
edit
Tool profile edit
Set Tool Dept=6.4mm(Stack for 4 pcs)
Save Gcode work for requied format and unit.
Mach3 Job
Edit Gcode-- if OK .Save edit gcode again.
Open Gcode file and Run job in Mach3.
Finished route PCB job.สนใจ workshop ตัวอื่น CLICK
